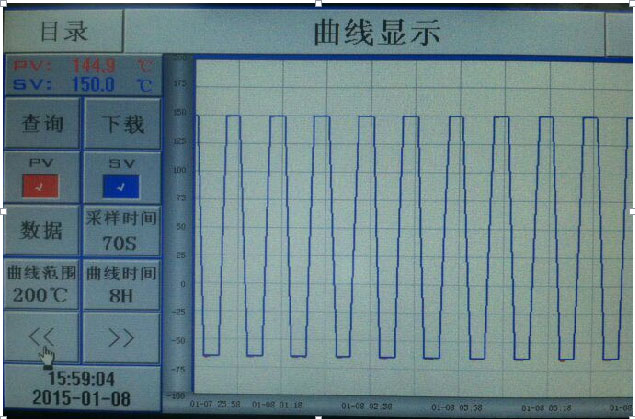

冷熱沖擊試驗箱曲線圖實際上就是一個數軸，也有X軸和Y軸。X軸代表時間，Y軸代表溫度。另外，高低溫沖擊試驗曲線一般都會呈現線性變化，很有規律。平等于X軸部分曲線表示在固定的溫度中保持多長時間（一般的試驗是：30分鐘）；而斜線部分則表示從高溫到低溫（或者從低溫到高溫）變化所需要的時間（一般為5分鐘）。

冷熱沖擊試驗箱溫度曲線一般由以下幾個溫度段組成：

1. 預熱段：試驗箱溫度從室溫升至高溫區域設定溫度，通常需要30分鐘至1小時左右。

2. 高溫段：試驗箱溫度在高溫區域保持一定時間，通常持續1-2小時。

3. 冷卻段：試驗箱溫度從高溫區域迅速降至低溫區域設定溫度，這個過程通常只需要幾分鐘。

4. 低溫段：試驗箱溫度在低溫區域保持一定時間，通常持續1-2小時。

5. 循環段：試驗箱在高溫區域和低溫區域之間循環多次，每個循環時間和溫度變化速率根據具體的試驗參數而定，通常持續數小時至數天不等。

在整個試驗過程中，試驗箱內部的溫度記錄會被記錄下來并生成溫度-時間曲線。這個曲線可以用于分析測試樣品在極端溫度條件下的耐久性和性能。
